当前位置:首页 > Alder Lake-N > 12代13代主板PCM3-1385

12代13代主板PCM3-1385

型号:PCM3-1385
1.3.5寸无风扇散热
2.DDR5内存插槽,12代主板最大支持扩展64GB,13代主板最大支持扩展96GB
3.支持2.5寸SATA硬盘、SSD M.2硬盘
4.支持双通道4位LVDS和EDP,带VGA+双HDMI高清视频输出
5.2个M.2插槽,同时支持WIFI M.2和M.2 硬盘,带SIM卡槽
6.宽温-40℃~75℃,宽压9V - 36V 之间

产品简介

规格参数

相关资料下载

型号:PCM3-1385
外型尺寸 :158x125mm
电源供电 :宽压 9-36V 输入
CPU
12代:
I5-1235U(主频:1.3GHz 最高睿频:4.4GHz 十核十二线程/TDP 15W MTP 55W)
I5-1245U(主频:1.6GHz 最高睿频:4.4GHz 十核十二线程/TDP 15W MTP 55W)
I7-1255U(主频:1.7GHz 最高睿频:4.7GHz 十核十二线程/TDP 15W MTP 55W)
I7-1265U(主频:1.8GHz 最高睿频:4.8GHz 十核十二线程/TDP 15W MTP 55W)
13代:
I5-1335U(最高睿频:4.6GHz 十核十二线程/TDP 15W MTP 55W)
I5-1345U(最高睿频:4.7GHz 十核十二线程/TDP 15W MTP 55W)
I7-1355U(最高睿频:5.0GHz 十核十二线程/TDP 15W MTP 55W)
I7-1365U(最高睿频:5.2GHz 十核十二线程/TDP 15W MTP 55W)
I7-1360P(最高睿频:5.0GHz 十二核十六线程/TDP 28W MTP 64W)
I7-1370P(最高睿频:5.2GHz 十四核二十线程/TDP 28W MTP 64W)
电源功耗
可配置TDP 15-28W
净重量
0.60KG(含散热片)
散热方式 :铝散热器,无风扇结构
工作环境 :-40℃ ~ +75℃
参数
储存环境 :-40℃ ~ +80℃
工作湿度 :5% ~ 95%相对湿度, 无凝露
存储湿度 :5% ~ 95%相对湿度, 无凝露
处理器 :Intel 酷睿12代 13代
CPU封装 :FCBGA1744
BIOS EF BIOS-R01
内存频率 :双通道 DDR5 4800/5600MHz;
13代主板支持 6400MHz
内存 :无板载内存
插槽 :2 条插槽,12代主板最大支持扩展64GB 内存 DDR5
13代主板最大支持扩展96GB
M.2硬盘插槽: 1 × M.2 X4 KEY-M,最大传输速率7000Mbs
M.2扩展: 1×M.2-WIFI KEY-E
Minipcie插槽 :1 × Mini-pcie,支持 PCIe 和 USB 协议
SATA 排针接口:1 个标准 SATAIII 接口 最大传输速率 6Gb/s风扇座
1*4Pin风扇座(支持温控)
图形控制Intel Iris Xe® Graphics显卡
显卡 I7-1365U显卡最大动态频率1.3GHz(视cpu而定)
LVDS与 EDP:支持双通道 24 位输出,最高分辨率 1920 x 1200 LVDS
EDP 最高分辨率支持 4096*2304@60Hz
VGA :VGA 支持最大分辨率 2048x1536
HDMI :最大分辨率支持(HDMI 2.1B)4096*2304@60Hz
显示支持 独立4显
支持 LVDS +EDP +VGA +(2*HDMI)
四屏同步或异步显示

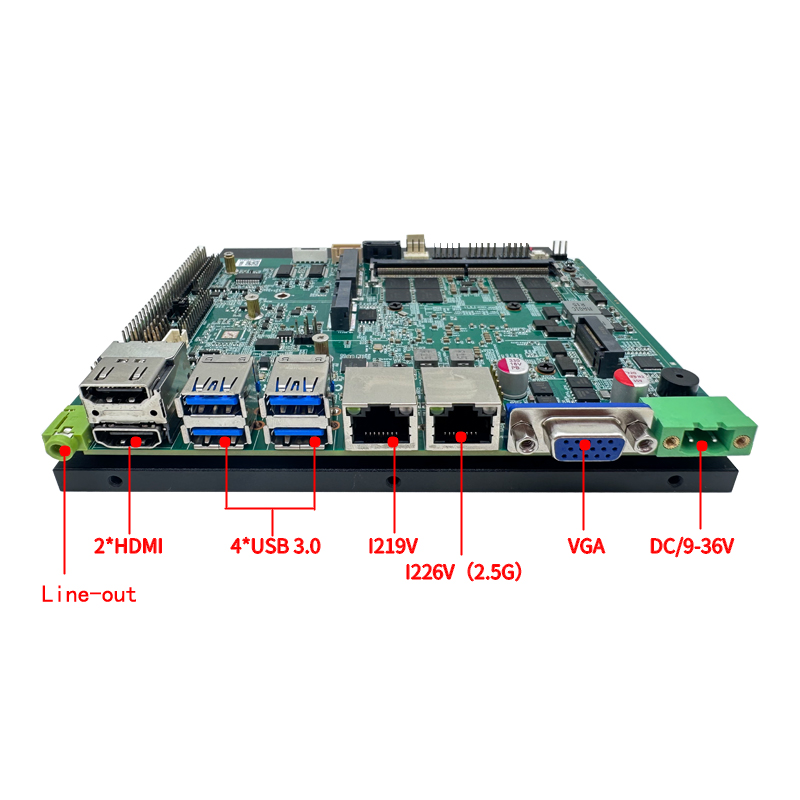

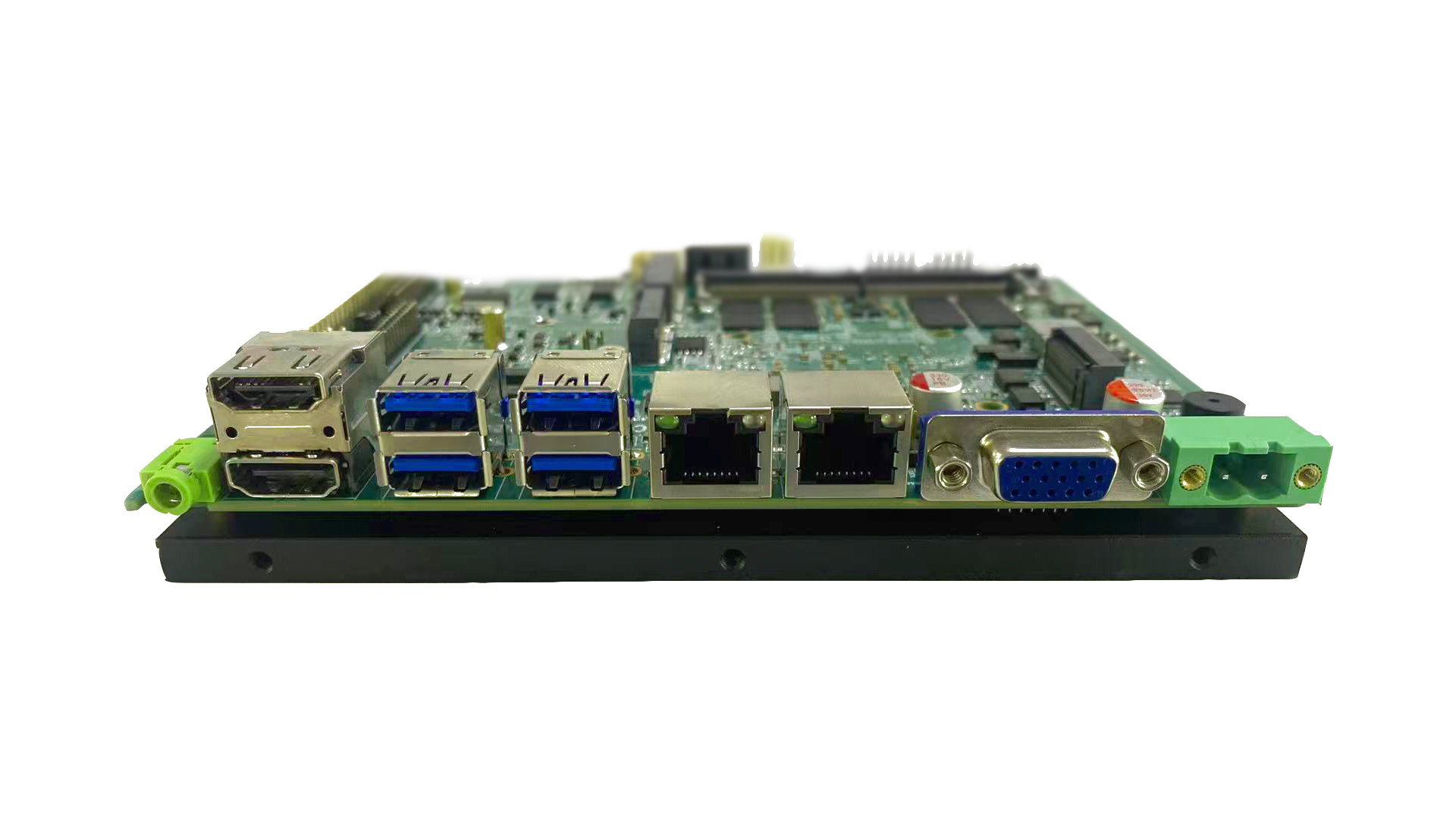

端口 :1*VGA,2*HDMI,2*LAN,4*USB3.0/ LINE-OUT
网口 :1 个Intel I226V(2.5G) 和 1 个Intel I219V千兆网卡
看门狗 :0-255 秒

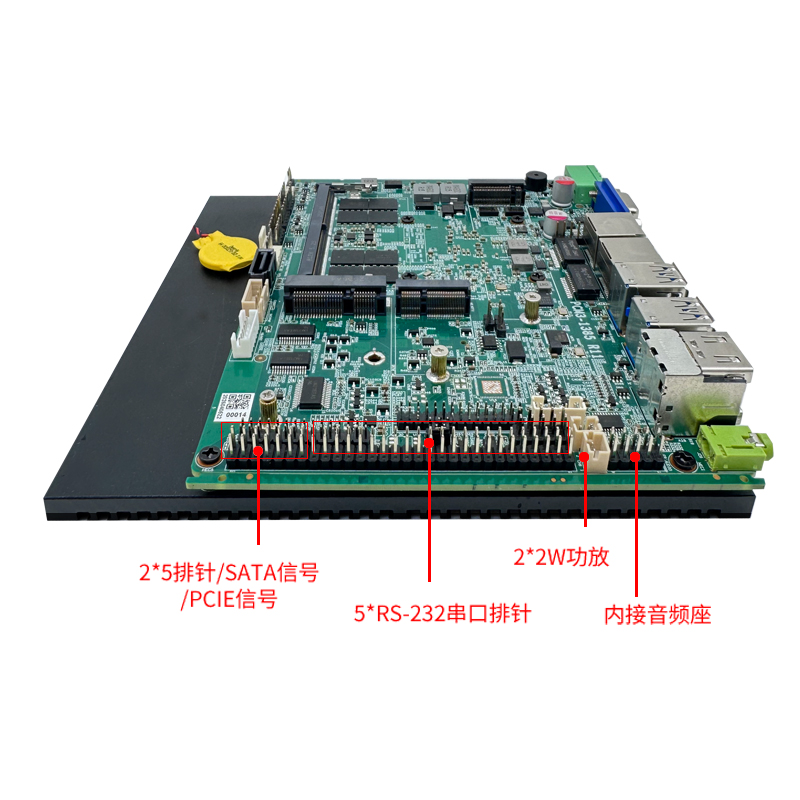

串口 :5 个 RS-232, 1 个 RS485 ,RS485 支持自动流向控制
TTL :COM1 默认RS485 可选TTL(二选一)
PS/2 :1*PS/2 插针接口
触摸屏 :支持触摸屏 4wire 5wire
USB :4*USB3.2 (10Gb/s)向下兼容USB3.1/3.0/2.0 / 3*USB2.0(内置排针)
GPIO :8 位GPIO自由定义输入/输出
音频 :ALC897 音频解码( 输入、输出+麦克风 ) 、2W功放(8Ω)
上电开机 :支持上电自动开机 (AT、ATX模式通过BIOS设置)
AMT :支持Intel AMT 主动管理技术(视cpu型号而定)
支持系统 :支持Win10、Win11、Linux(Ubuntu)、安卓等主流系统
结构 :此款尺寸与PCM3-6800/8500/1185结构相等,可直接替代
扩展配置 :可选WIFI、蓝牙、3G、4G、5G等通讯模块,定制扩展2-4网口,
双路四路CAN通讯模块、18路GPIO、定制扩展外加4*RS232 LTP等接口

订购信息

标准配置:

12代:
I5-1235U(主频:1.3GHz 最高睿频:4.4GHz 十核十二线程/TDP 15W MTP 55W)
I5-1245U(主频:1.6GHz 最高睿频:4.4GHz 十核十二线程/TDP 15W MTP 55W)
I7-1255U(主频:1.7GHz 最高睿频:4.7GHz 十核十二线程/TDP 15W MTP 55W)
I7-1265U(主频:1.8GHz 最高睿频:4.8GHz 十核十二线程/TDP 15W MTP 55W)
13代:
I5-1335U(最高睿频:4.6GHz 十核十二线程/TDP 15W MTP 55W)
I5-1345U(最高睿频:4.7GHz 十核十二线程/TDP 15W MTP 55W)
I7-1355U(最高睿频:5.0GHz 十核十二线程/TDP 15W MTP 55W)
I7-1365U(最高睿频:5.2GHz 十核十二线程/TDP 15W MTP 55W)
I7-1360P(最高睿频:5.0GHz 十二核十六线程/TDP 28W MTP 64W)
I7-1370P(最高睿频:5.2GHz 十四核二十线程/TDP 28W MTP 64W)

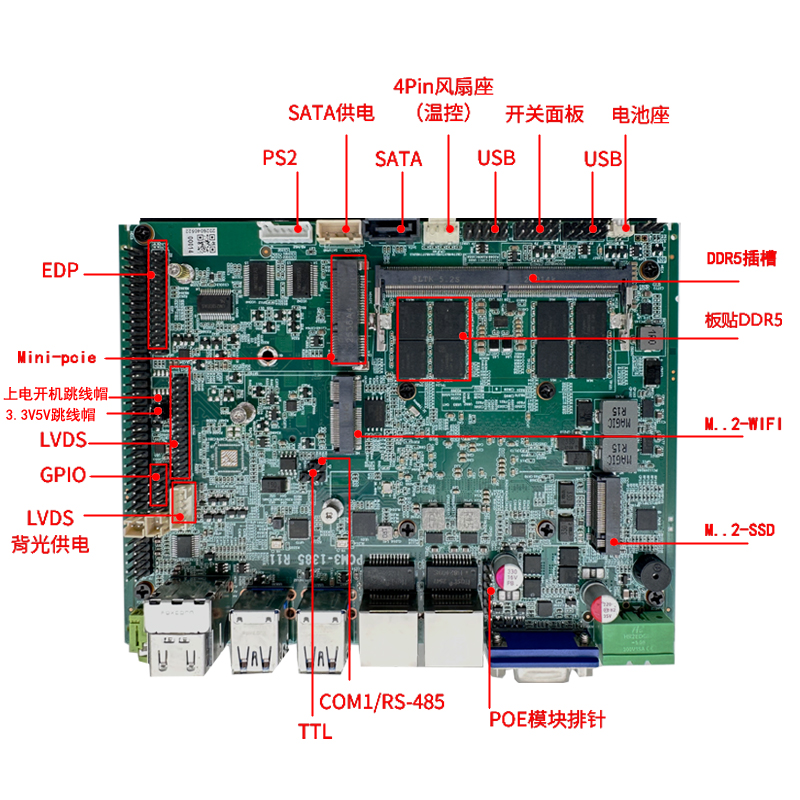

板载1×VGA,双通道24位 LVDS、EDP, 4×USB 3.2端口 ,2×HDMI, 2×LAN,内接排针3×USB 2.0 ,1×8位GPIO,1×SATA,2×M.2,1×RS485,5×RS232, 1*PS/2 插针接口 ,SIM槽,音频输入输出孔,电源孔(9V-36V宽压),宽温-40℃-70℃工作环境.



标准配件:散热片,COM口排线,硬盘线,SATA-POWER线



升级选配:Wifi模块,4G模块,加配DDR5内存,128G/256G/512/1T  M.2固态硬盘
