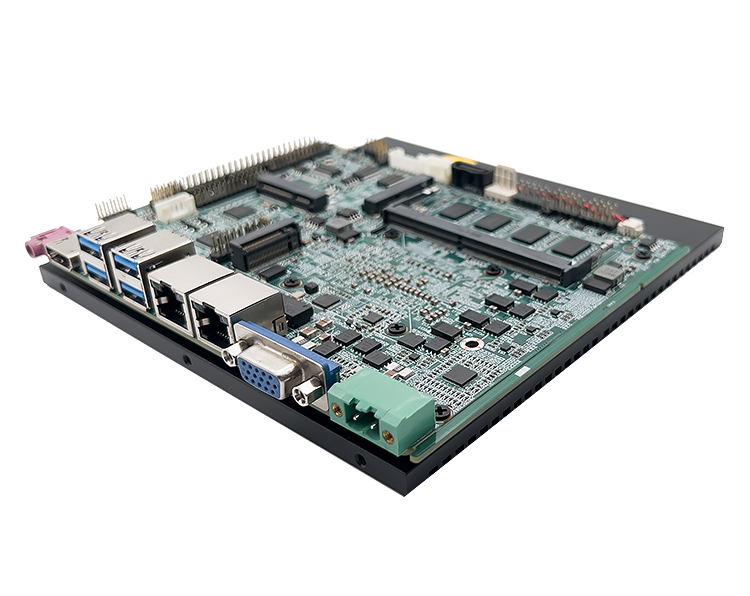

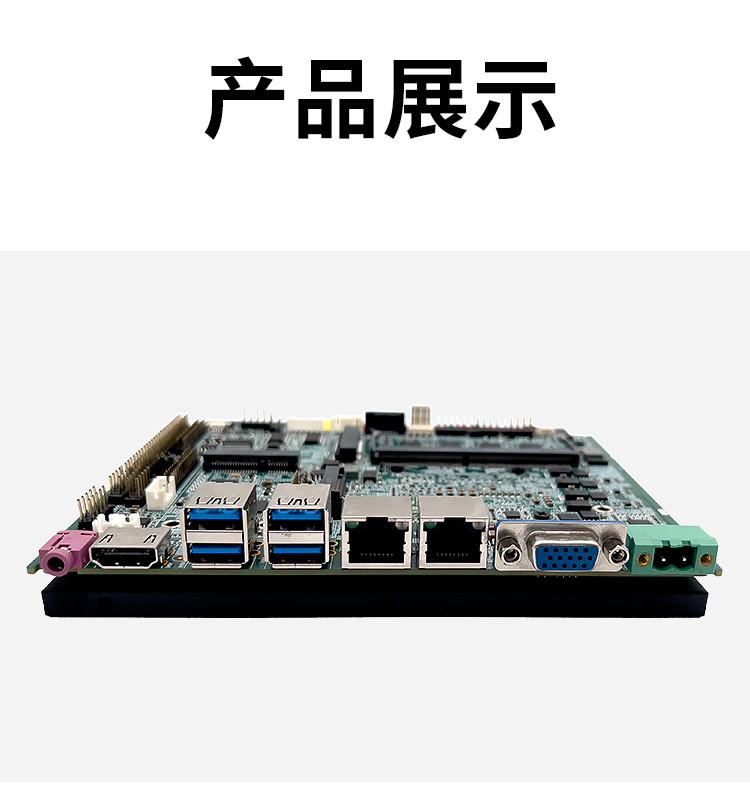

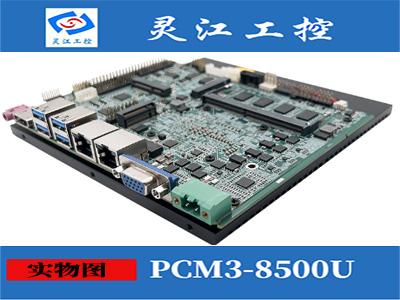

8代10代主板PCM3-8500U

型号:PCM3-8500U
◆无风扇散热,宽温-40℃~80℃,宽压9V~36V,支持硬件来电开机
◆Intel® Core™第 8/10代 Whiskey Lake-U/Comet lake-U i5/i7 处理器(可
选)
◆ 板载8G内存或无板载内存和1条DDR4 2400Mhz内存插槽,最大支持16GB

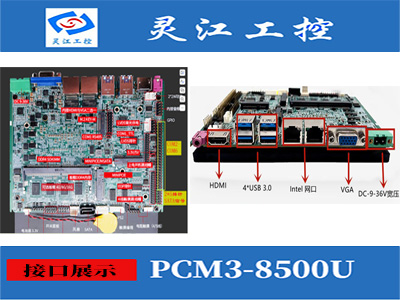

◆ 支持VGA+HDMI、LVDS显示输出;(LVDS或EDP 三显或双显)
◆ 2个intel千兆以太网 ,2×MiniPCIE支持Wifi或4G模块
◆ 4× USB3.0 + 3×USB2.0
◆ 1× SATA(SATA3.0),1 个 M.2 X4 KEY-M(默认)、1× MiniSATA(可选)
◆ 6×COM ( 5×RS232,RS485 支持自动流向控制)
◆ 支持4线、5线、线触摸功能

产品简介

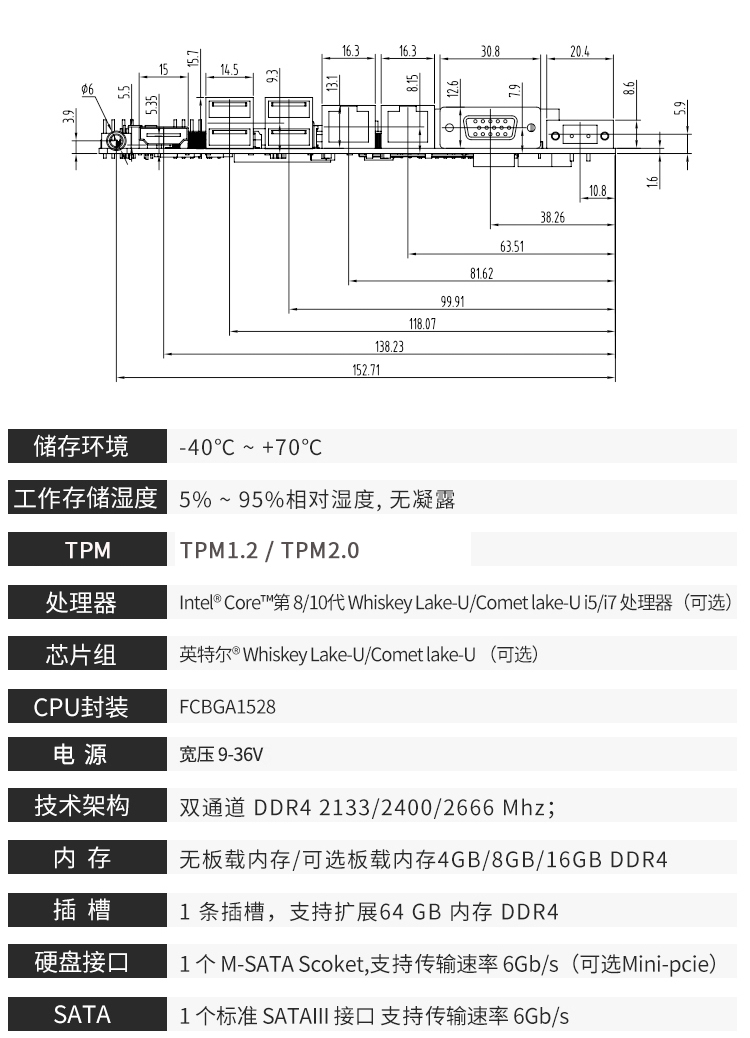

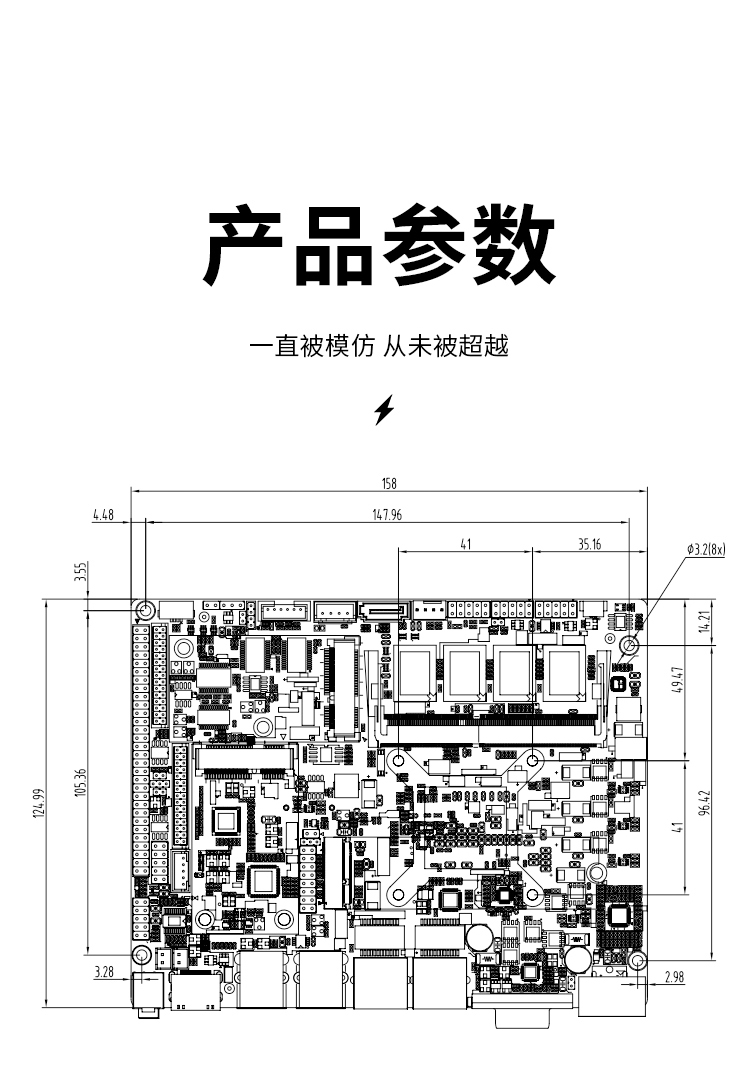

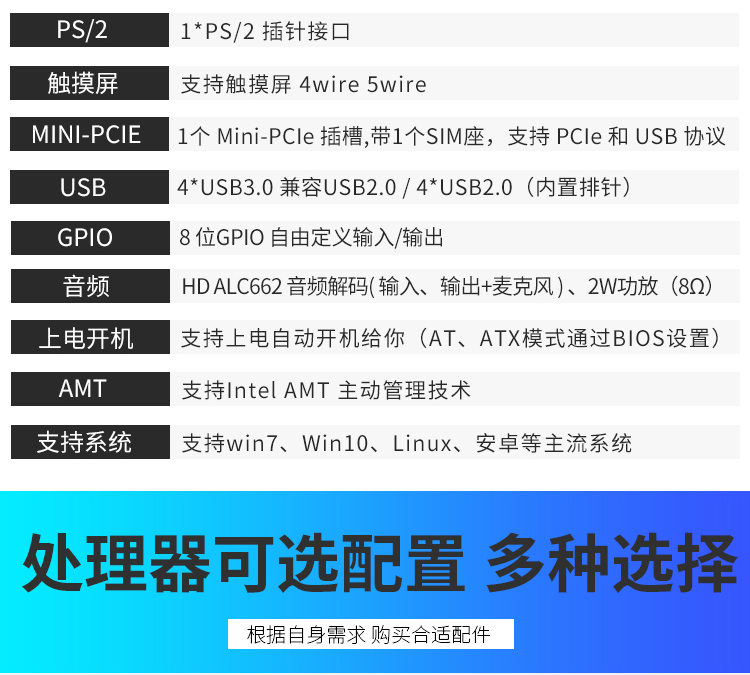

规格参数

相关资料下载

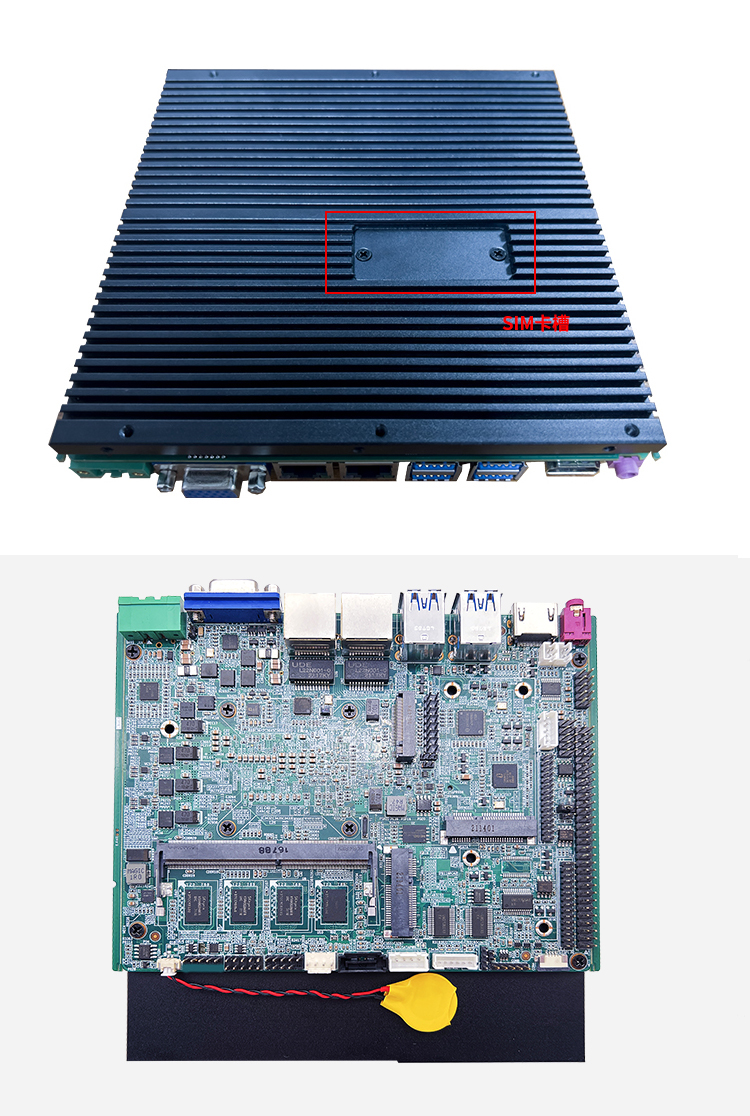

PCM3-8500U R10基于 Intel® Core™第 8/10Whiskey Lake-U/Comet lake-U i5/i7 处理器 架构的多核系列应用处理器 具有超强的图形处理能力及应用计算能力,是一款低功耗、高性能、4K 高清显示 播放主板,采 英特尔® Whiskey Lake-U/Comet lake-U 系列芯片组,支持 DDR4-2133/2400/2666MHz 内存最大可支持 64GB,赛扬8代4205U Intel HD Graphics 610,酷睿8代I5-8265U Intel HD Graphics 620 ;酷睿10 代I5-10210U Intel超核心显卡(显卡型号跟CPU 相关),提供高性能的 显示输出,支VGA/HDMI/LVDS (EDP)显示输出,同时可实现独立或多显输出,集成 2 个 intel 千兆网卡,1 个MSATA 扩展槽用 SSD存储设备(可选择Mini-pcie信号)1个MPCIE插槽支持WIFI/3G/4G/5G 模块,1*M.2 X4 KEY-M
PCM3-8500UR10可应用于多媒体査询、一体机、军事、仪器仪表、智能产品、工业现场、航空、车载、高速公路、机器人等各种嵌入式领域。
PCM3-8500U R10 主板是款采用板载 Intel Core CPU 基于英特尔® Whiskey Lake-U/Comet lake-U 芯片集 设计的高性能、高可靠工业主板,主要特点如下:
提供板载 Intel 8/10 代 I5、I7 CPU (可选)处理器
板载 4G/8G/16G 内存可选,提供 1 条 DDR4 内存插槽,最大支持 64GB 内存

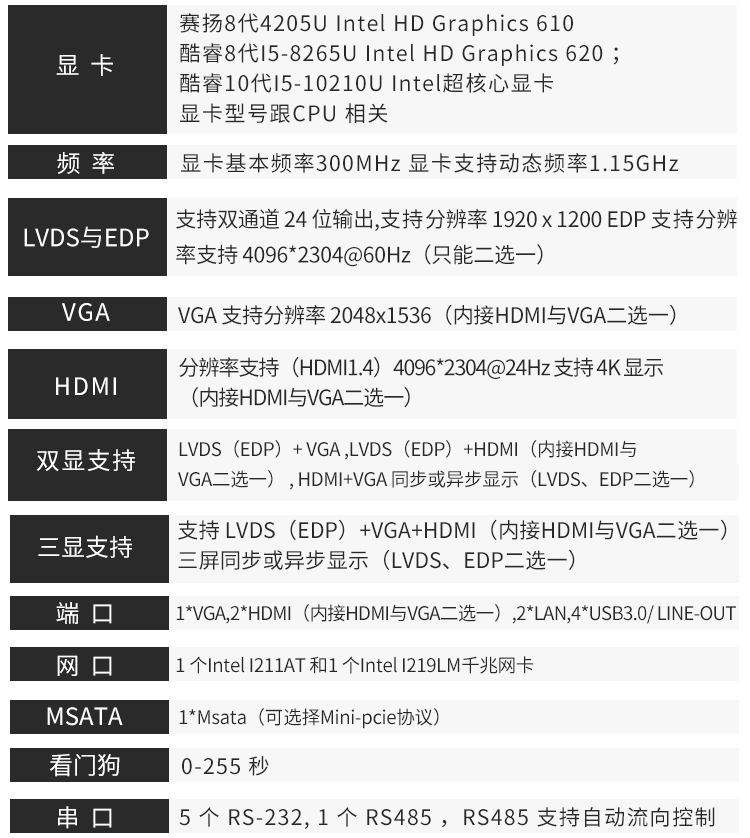

内建图形加速控制器采用赛扬8代4205U Intel HD Graphics 610,酷睿8代I5-8265U Intel HD
Graphics 620 ;酷睿10代I5-10210U Intel超核心显卡(显卡型号跟CPU 相关)显卡基本频率 300MHz显卡最大动态频率1.15GHz) 支持 VGA.HDMI、LVDS(EDP 可选)同屏3显/分屏3显等显示输出

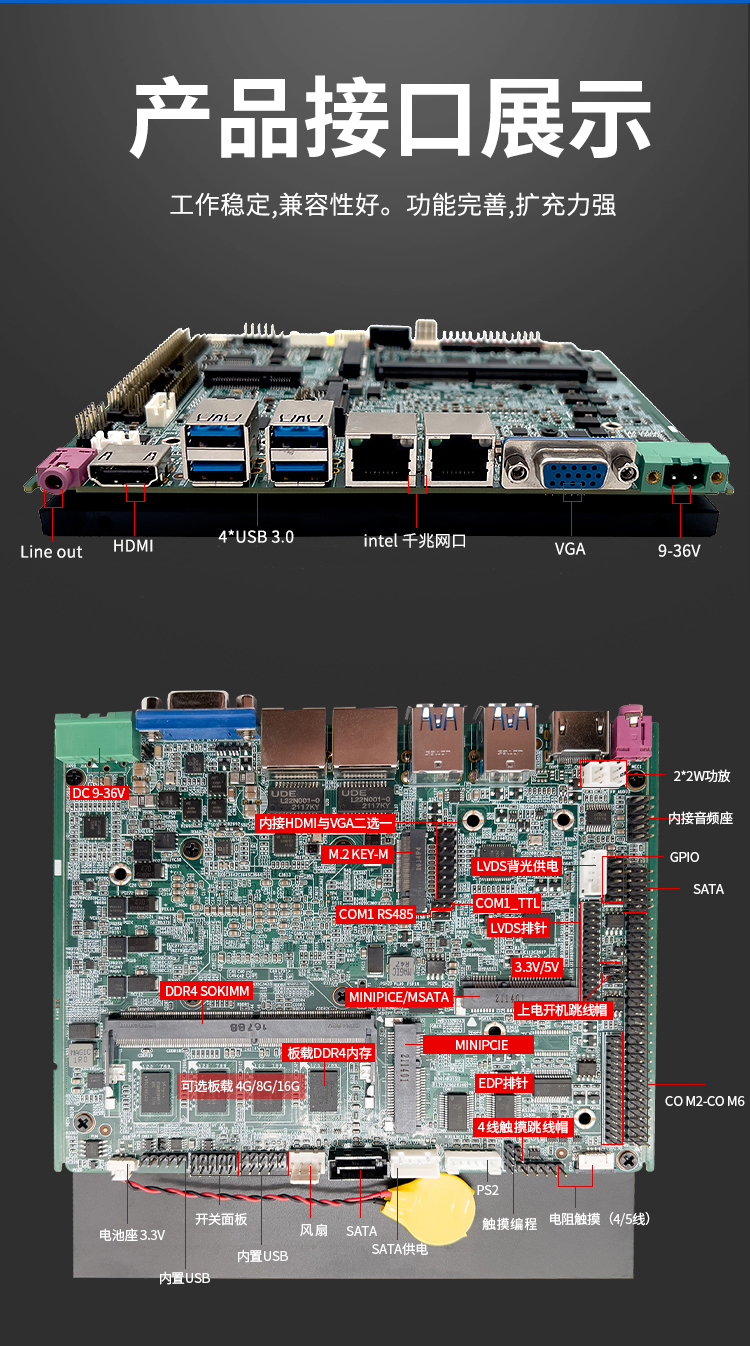

5 个 RS232 接口,1 个RS485 (带光电隔离),4个USB 3.0, 32.0 USB(内置排针)
2 个 10M\100M\1000Mbps 网络接口,支持网络引导启动、网络唤醒。
1M_PCIE 扩展槽1 个带 SIM 卡座可插 SIM
1 个 MSATA 扩展槽(可选择Mini-pcie信号),1 个标准 SATA 插座,支持 SATA3
1个M.2 扩展槽 X4 KEY-M 最大传输速率3500Mbs
8 位 GPIO,4 进 4 出可实现编程操控
HD ALC662 音频解码(输入、输出+麦克风)
支持 2W 8 欧功放喇叭
看门狗 0-255 秒
6Pin内接 PS/2插座
