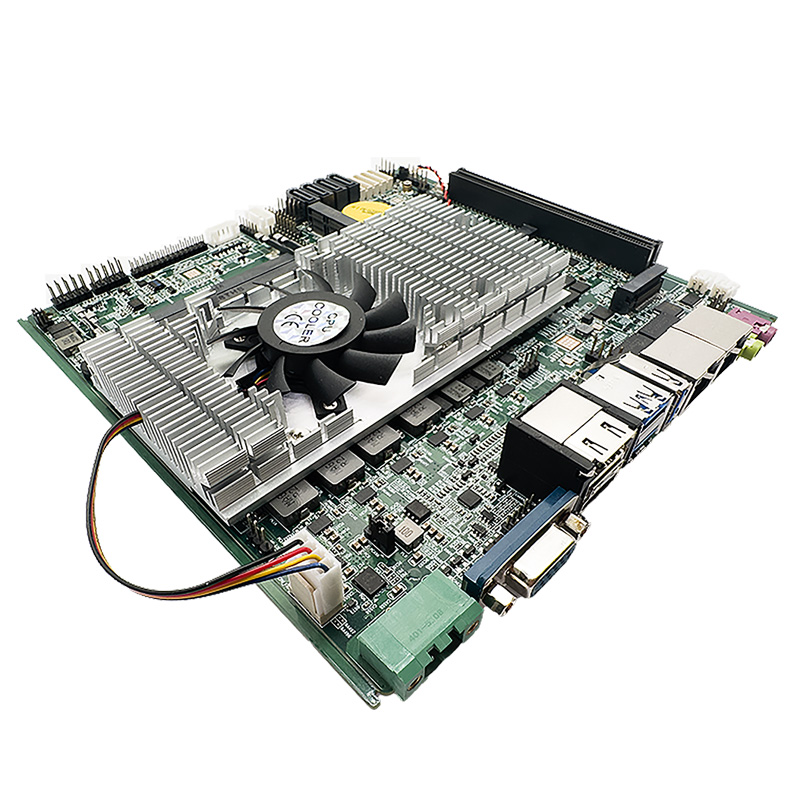

PCM5-11800H工控主板采用Tiger Lake芯片组，该款主板支持6个COM口、 7个USB接口，采用intel千兆网卡芯片，支持PCIE扩展，可增加wifi及4G功能，I7八核十六线程CPU，适用于工业平板电脑、工业一体机、嵌入式设备等工控应用。

系统参数
处理器    支持第11代酷睿 I7-11800H/I7-11850H八核十六线程处理器

芯片组    Tiger Lake
内存      2条DDR4 2400/2666/3200MHz扩展槽
硬盘     4个SATA3.0,1个M.2 KEY-M
显示     VGA + 双HDMI + LVDS + EDP 四显同显或异显 ，Intel UHD Graphics 11th Gen (32 EU)
网络     2个RJ45千兆以太网口，Intel I219V / I226V （2.5G网卡芯片）
音频     Realtek ALC897，1组音频孔，1组内置功放座
USB           3×USB3.0端口，2×USB3.0，2×USB2.0内置排针

COM           5×RS232，1×RS485/422，COM1 可选择TTL（与RS485/RS232不能同时使用）

GPIO          8位（4进4出）

扩展插槽   1 × M.2 X4 KEY-M ，1×M.2-WIFI KEY-E 1 × Mini-pcie

看门狗    256级（1-255秒可编程设置）
触摸功能      4/5/线触摸控制功能排针

供电          凤凰端口，DC 12V-25V之间供电（PCIE16X槽 12V供电与主板电源输入电压相同）
规格尺寸      170 ×170（mm）

工作温度     -40℃～+75℃
储存温度     -40℃～+75℃
相对湿度     5～85%（无冷凝）

◆ 结构 MINI-ITX 架构 170 x 170 mm；

订购信息：

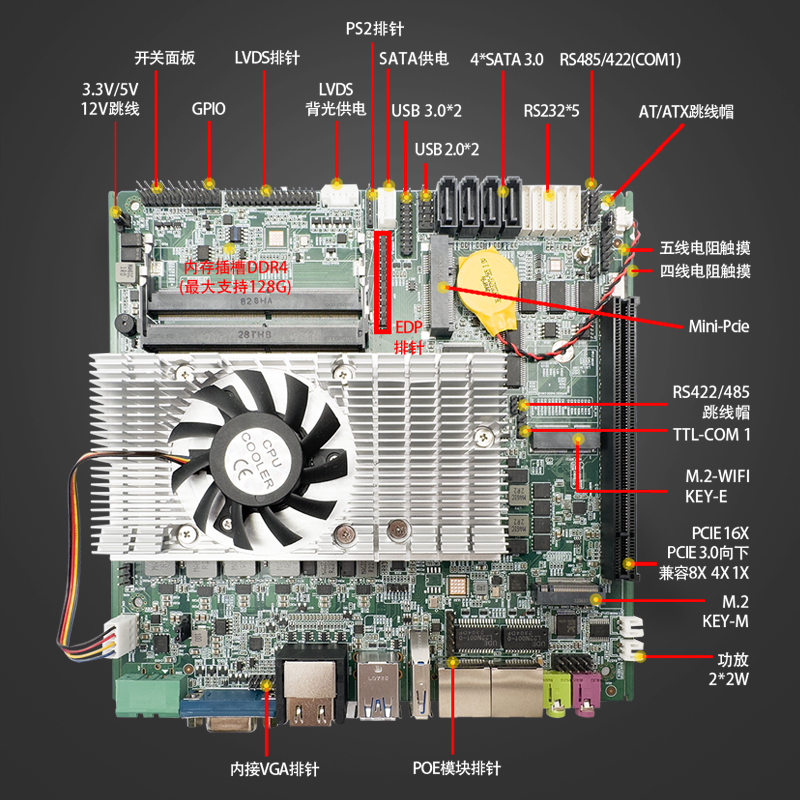

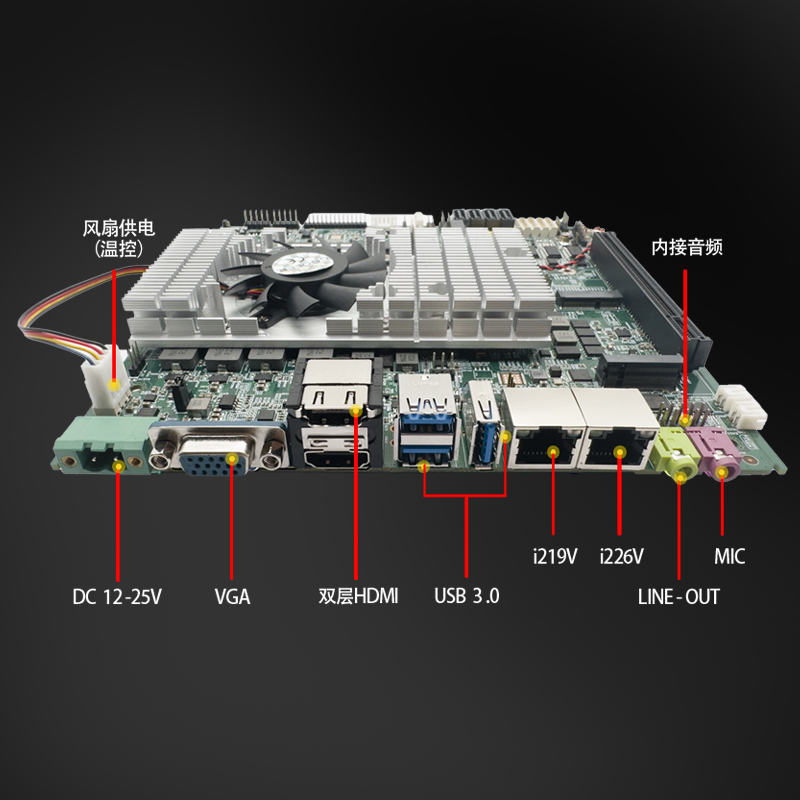

标准配置：2个网口，1个VGA，2个HDMI,1个DP,1个 EDP，POE供电模块排针，6个COM，1个18/24 Bit LVDS,1个GPIO,4个SATA3.0,1个M.2 ssd，1个M.2WIFI，1个Mpcie，1个PCIE 16X，1个SIM卡槽，1组AUDIO，带触摸屏控制（4/5/线）

标准配件：5条COM线，1条SATA线，1条SATA电源线，电源接头，带风扇散热片。

升级选配：11850H，8G/16G/32G内存,64G/128G/256G/512G硬盘，wifi模块，4G模块
