宽压9V～25V，支持硬件来电开机
基于Intel QM77 芯片, 集成Intel i5-2430M(可选i5-2410M) CPU
板载2G内存或4G内存和1条DDR3 1600/1333内存插槽,最大支持8GB
支持DP+HDMI,LVDS和VGA显示输出;
2个intel千兆以太网 ，2×MiniPCIE支持Wifi或3G模块
3× USB3.0 + 4×USB2.0
2× SATA（其中1个为SATA3.0），1× MiniSATA
6×COM ( 5×RS232，1×RS485带光电隔离）
支持4线、5线、8线触摸功能
产品简介
规格参数
相关资料下载
集成i5-2430M处理器，宽压供电。 带有2个Intel千兆网口, 3.5寸规格，嵌入式安装， 6个COM串行接口 ,板载2G/4G内存另可扩展，最高可扩展至8G，USB3.0传输接口+USB2.0,集成触摸屏控制器。主板适用于工业平板电脑、工控机、广告机、查询机、访客机等行业的应用。
产品参数
CPU： 集成Intel i5-2430M,主频2.4G,功耗35W
（可选i5-2410M,主频2.3G，功耗35W）
芯片组： Intel QM77
内存： 板载4G内存
可扩展1条DDR3 1600/1333 内存,最大支持12GB
硬盘： 2× SATA（支持2.5寸笔记本硬盘）+ 1×MSATA（SSD硬盘）
以太网： 2× LAN， intel 82573V/82579LM,10/100/1000Mbps ，
扩展槽： 2×Mini PCIE，支持Wifi或3G模块（带SIM槽）
显示接口： 1× VGA ,1×HDMI+DP,18/24 bit LVDS,支持独立双显,显卡芯片Intel HD4000
音频： 声卡 ALC892,1组音频输入输出孔, 2个内接板载功放插座（2W）
USB接口：3× USB3.0 (插座)、4×USB2.0(排针)
COM接口：5×RS-232, 1×RS-422/485(带光电隔离)

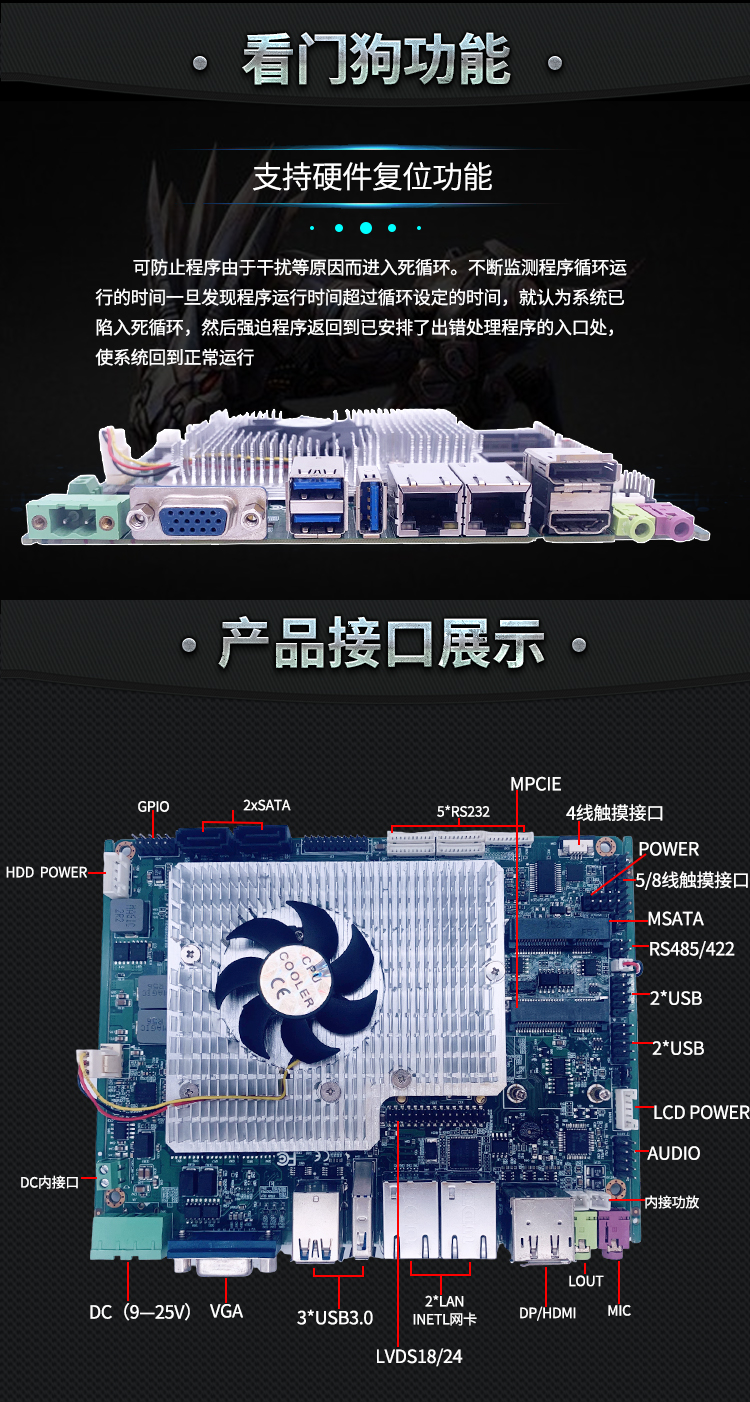

看门狗： 255级
GPIO ： 8bit GPIO（4进4出）
电源类型：单电源 DC +9-25V
工作温度 ：-20℃～60℃
存储温度：-20℃～70℃
湿度： 5%～95%相对湿度, 无冷凝

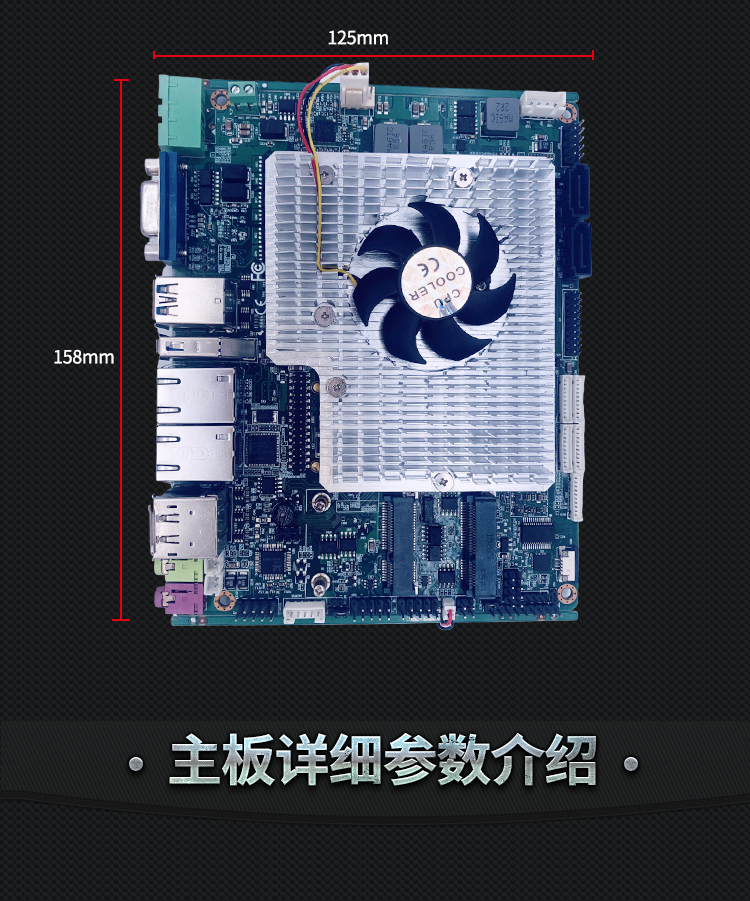

主板尺寸： 158mm × 125mm
标配型号：PCM3-QM77B

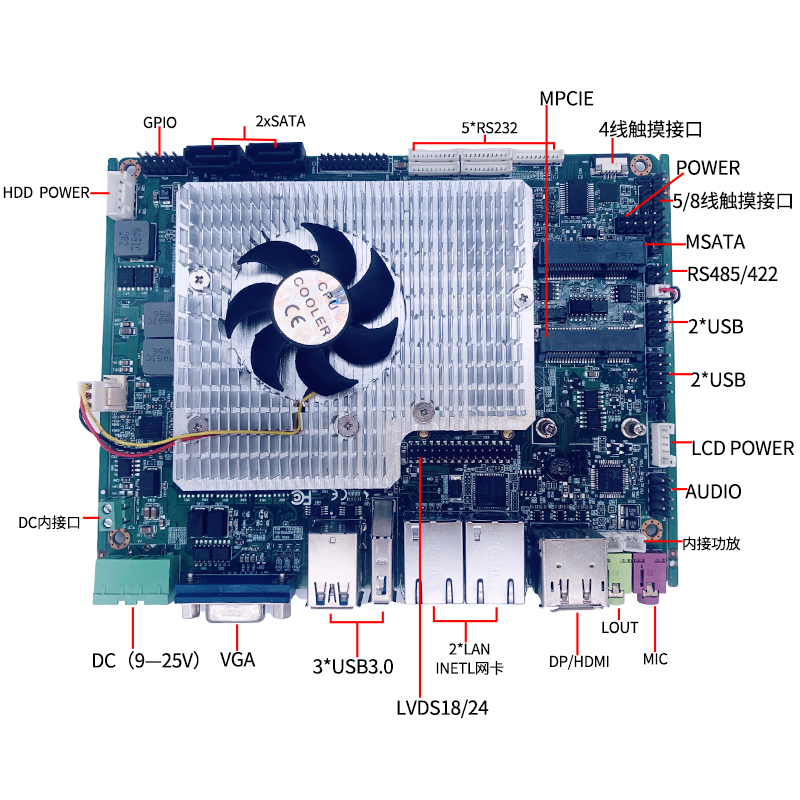

CPU i5-2430M处理器， 板载4G内存， 3×USB 3.0, 4×USB2.0, 5×COM-RS232，1×COM-RS422/485带光电隔离，2×LAN英特尔网卡，1×VGA, 1×HDMI, 1×DP，1×GPIO，1×MSATA, 2×MPCIE。
标准配件：散热片及风扇，串口扩展排线，硬盘线，开关，电源接头
选配：i5-2520M CPU,主频2.5GHz,功耗35W
升级选配：WIFI,3G,12G内存，蓝牙，SSD 64G/128G/256G
