PCM3-QM77

型号:PCM3-QM77

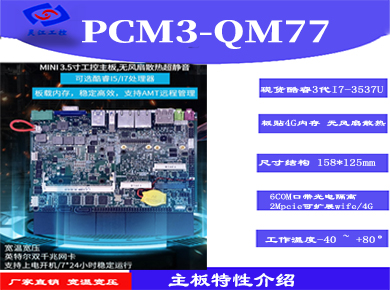

◆无风扇散热,宽温-40℃~80℃,宽压9V~25V,支持硬件来电开机
◆基于Intel QM77 芯片, 集成Intel 3337U/ (可选)i7
◆ 板载4G内存和1条DDR3 1600/1333内存插槽,最大支持12GB
◆ 支持DP+HDMI,LVDS和VGA显示输出;
◆ 2个intel千兆以太网 ,2×MiniPCIE支持Wifi或3G模块
◆ 3× USB3.0 + 4×USB2.0
◆ 2× SATA(其中1个为SATA3.0),1× MiniSATA
◆ 6×COM ( 5×RS232,1×RS485带光电隔离)
◆ 支持4线、5线、8线触摸功能

产品简介

规格参数

相关资料下载

集成3337U处理器,无风扇散热,宽温工作。 带有2个Intel千兆网口, 3.5寸规格,嵌入式安装, 6个COM串行接口 ,板载4G内存另可扩展,最高可扩展至12G,USB3.0传输接口+USB2.0,集成触摸屏控制器,支持宽压供电。主板适用于工业平板电脑、工控机、广告机、查询机、访客机等行业的应用。

产品参数
产品参数

CPU:    集成Intel 3337U,主频1.8G,功耗17W

(可选i7/i5)

芯片组: Intel QM77

内存:   板载4G内存

可扩展1条DDR3 1600/1333 内存,最大支持12GB

硬盘:   2× SATA(支持2.5寸笔记本硬盘)+ 1×MSATA(SSD硬盘)

以太网: 2× LAN, intel I210AT/82579LM,10/100/1000Mbps ,

扩展槽: 2×Mini PCIE,支持Wifi或4G模块(带SIM槽)

显示接口: 1× VGA ,1×HDMI+DP,18/24 bit LVDS,支持独立双,显卡芯片Intel HD4000

音频:    声卡 ALC892,1组音频输入输出孔, 2个内接板载功放插座(2W)

USB接口:3× USB3.0 (插座)、4×USB2.0(排针)

COM接口:5×RS-232, 1×RS-422/485(带光电隔离)

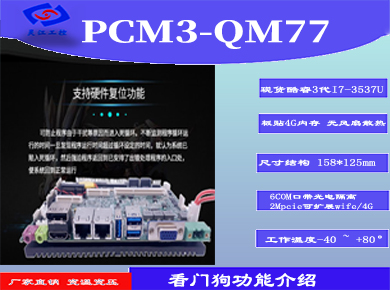

看门狗:  255级

GPIO :  8bit GPIO(4进4出)

电源类型:单电源 DC +9-25V

工作温度 -40℃~80℃

存储温度:-40℃~80℃

湿度:      5%~95%相对湿度, 无冷凝

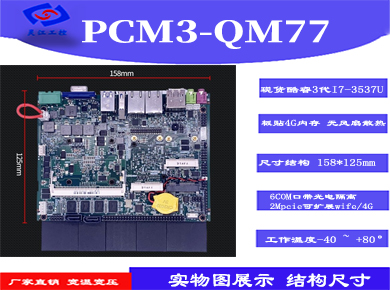

主板尺寸:   158mm × 125mm

散热片尺寸: 158mm × 155mm

标配型号:PCM3-QM773337U

CPU 3337U处理器, 板载4G内存, 3×USB 3.0, 4×USB2.0, 5×COM-RS232,1×COM-RS422/485带光电隔离,2×LAN英特尔网卡,1×VGA, 1×HDMI, 1×DP,1×GPIO,1×MSATA, 2×MPCIE。

标准配件:散热片,串口扩展排线,硬盘线,开关,电源接头

选配:I5/I7CPU

PCM3-QM77(3437U):主频1.9GHz功耗17W

PCM3-QM77(3537U):主频2GHz功耗17W

升级选配:WIFI,4G,蓝牙,SSD 64G/128G/256G
